一．产品用途

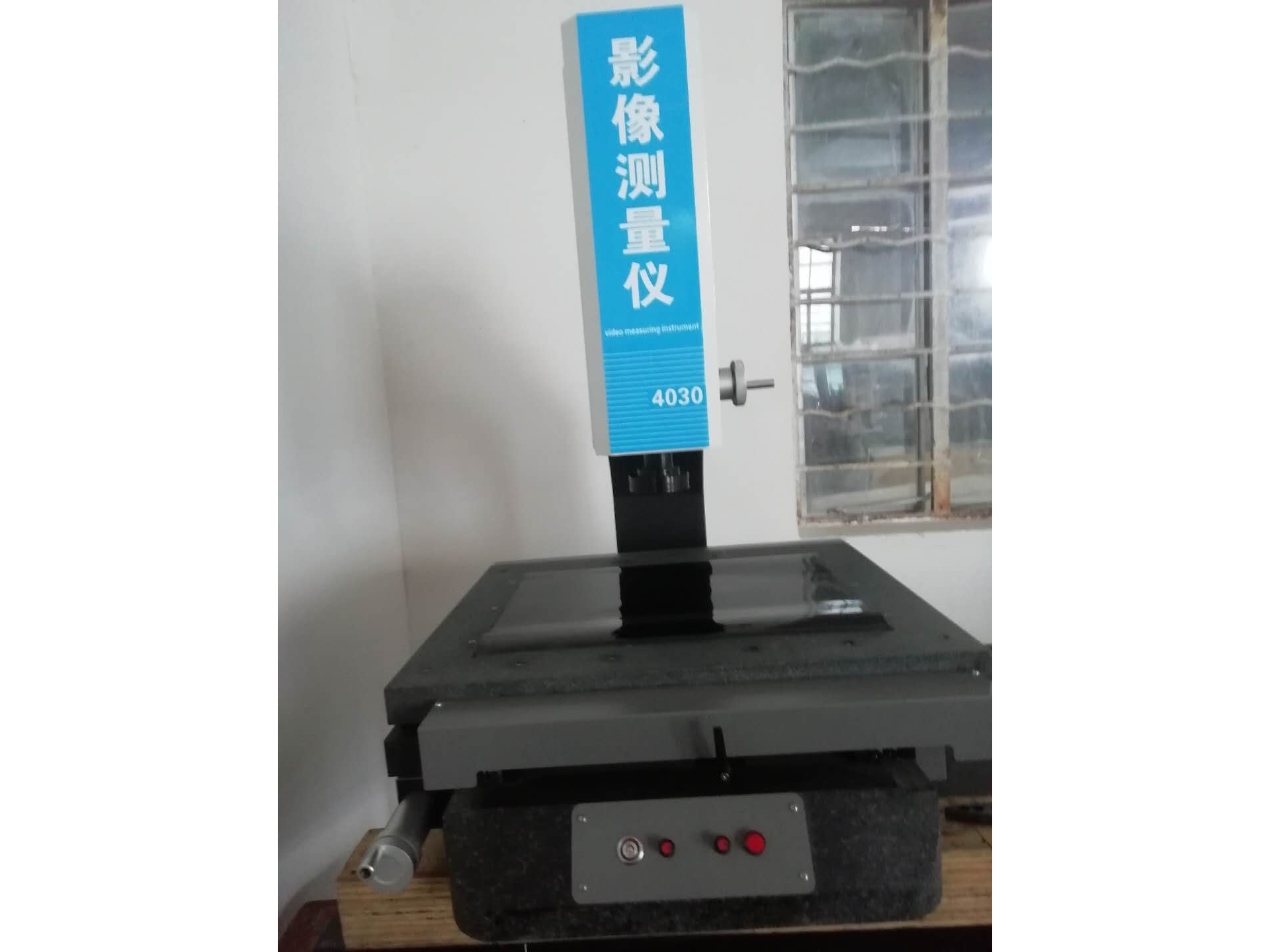

KJ-4030手动影像测量仪结构美观大方，操作简便，结合高精度的测量软件，可实现准确的工件测量。
广泛应用于机械制造、电子、汽车、五金、塑料、模具等行业，可以对工件尺寸、形状和位置公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。
二．技术概要
1.产品特点
软件方便快捷，具有快速对焦、自动寻边的强大运算功能
采用亚像素细分技术，提高图像边界分辨能力
表面冷光源，可适应复杂的工件测量，新手都能很好控制光源，且避免光源过度饱和或不够亮的情况，使测量更加精准
可通过激光指示器寻找被测工件的具体位置，方便快速被测工件定位
采用花岗石工作台，性能稳定，不易变形，稳定性更高
选配MCP简易测头，可做简单三维测量
2.规格参数
仪器型号 | KJ-4030 | ||
工作台 | 玻璃台尺寸（mm） | 460*360 | |
运动行程（mm） | 400*300 | ||
仪器重量（kg） | 180 | ||
外形尺寸（mm） | 1000*620*990 | ||
Z轴升降行程 | 200 mm | ||
X、Y、Z数显分辨力 | 1μm | ||
工作距离 | 92 mm | ||
X、Y坐标示值误差 | (3.0+L/100) μm (L为被测长度，单位：mm) | ||
影 像 系 统 | 摄像机 | 1/3”彩色CCD | |
变倍镜头倍率 | 0.7X—4.5X | ||
物方视场 | 8.1mm～1.3mm | ||
视频倍率 | 20~128X | ||
光源系统 | 表面光源与透射光源均用LED，亮度可调 | ||
3.关键配置清单
序 号 | 名 称 | 规格品牌 | 数 量 | 单位 | 备 注 |
1 | 主机 | 工作台采用00级天然大理石 | 1 | 套 | 含光学玻璃 |
2 | 软件 | 影像仪专用测量软件 | 1 | 套 | 含加密锁，电子档说明书 |
3 | 数据卡 | 数据卡 | 1 | 个 | |
4 | 光栅尺 | 精密测量光学尺 | 2 | PCS | |
5 | 导轨 | Z轴配高精度直线导轨 | 2 | 付 | |
6 | 传动 | X.Y光杆加无牙螺母 | 3 | PCS | |
7 | 变倍镜头 | 手动变倍镜头 | 1 | PCS | |
8 | 摄像机 | 1/3" CCD相机 | 1 | PCS | |
9 | 表面光 | LED冷光源 | 1 | PCS | |
10 | 校正片 | 定制 | 1 | PCS | |
`11 | 视频卡 | 视频卡 | 1 | PCS |
4.影像测量仪专用测量软件INSPECT3D-M
说明：随着软件的不断升级与更新，以下所述功能可能与实际版本略有不同，更多的功能请参照软件本身或咨询我公司专业技术人员。
Inspect3D-M影像测量软件界面简洁、操作直观、上手容易、功能强大，使用户可以快速高效的完成测量任务。

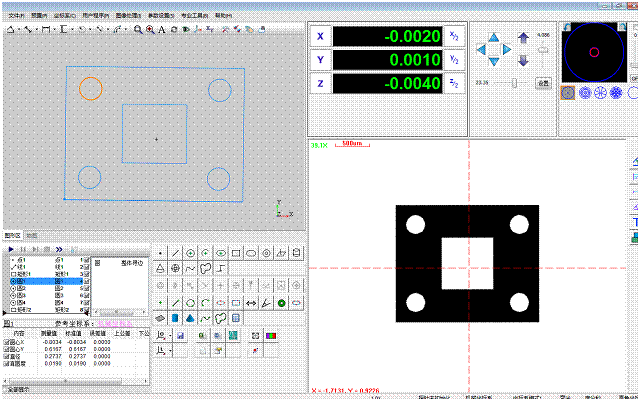

1.简洁友好的界面。
将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击和拖拽鼠标即可完成几乎所有的测量动作。
2.强大的几何测量功能
2.1.软件提供完整的几何测量功能

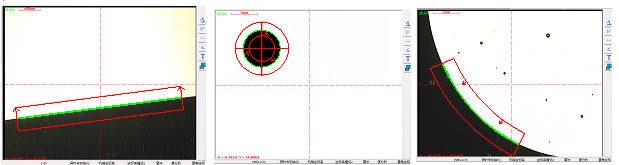

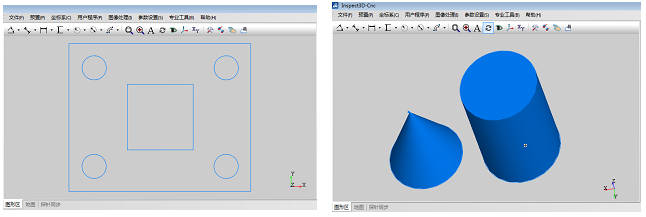

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。

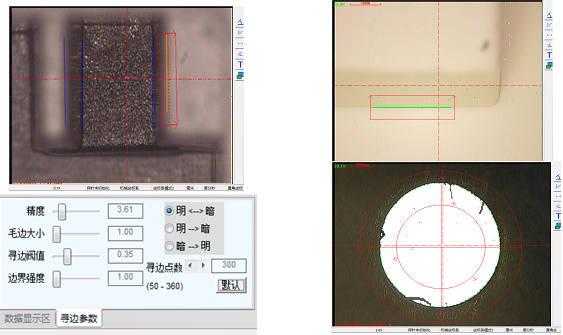

2.软件具备强大的寻边功能
能够抓取很弱的边缘，可任意设定寻边方向，避免寻边错误，灵活设置寻边参数，去除杂点及毛边的影响。

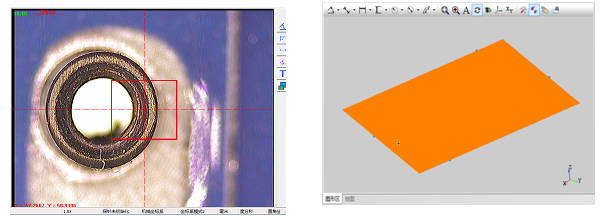

3.自动对焦功能及对焦点测量功能
由软件自动判定对焦是否最清晰，此功能也可用来测量高度及平面度。
4.方便快捷的应对复杂形状工件及大批量工件测量（自动机专用功能）

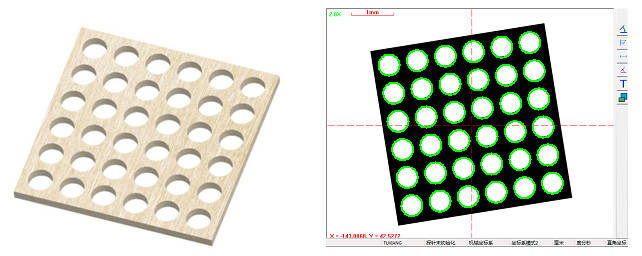

4.1.元素的平移阵列测量
对于等距排列的特征元素，只需要人为测量一个元素，即可通过平移阵列功能自动完成所有元素的测量，非常方便的测量阵列特征。

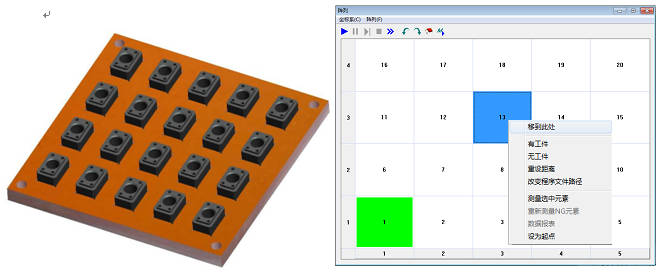

4.2.工件的阵列及阵列宏测量（自动机专用功能）
当测量大批量工件时，只需人为测量一个工件，即可通过工件阵列及阵列宏功能自动完成所有工件的测量。无论单个夹具或者多个夹具都能同时应对。大大节省了时间和提高测量效率。
4.3.导入CAD图形功能测量

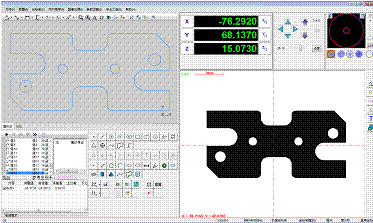

可以直接用CAD软件绘制尺寸图，导入软件后即可实现自动测量，无需采点寻边。非常方便对形状复杂或不规则图形进行坐标测量和轮廓对比测量。

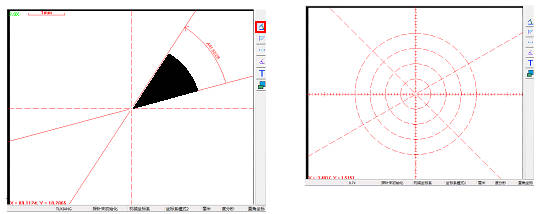

4.4.对比测量功能
可预设刻度线、角度线、标准圆用以对工件进行对比测量。也可直接在图像轮廓上拉出尺寸线或角度线
动态观察工件的长度、角度、台阶高、直径等尺寸。
5.灵活的用户程序

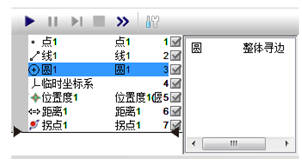

5.1.软件根据用户测量步骤顺序自动编制用户程序。并控制程序的运行停止等。
5.2.可以对用户程序及每一个步骤进行编辑、排序、插入、删除等操作，适应各种复杂多变的测量步骤。
5.3.测量大批量工件时，只需进行一次寻边测量，避免重复动作，省时省力。
6.自动计算元素的形位公差

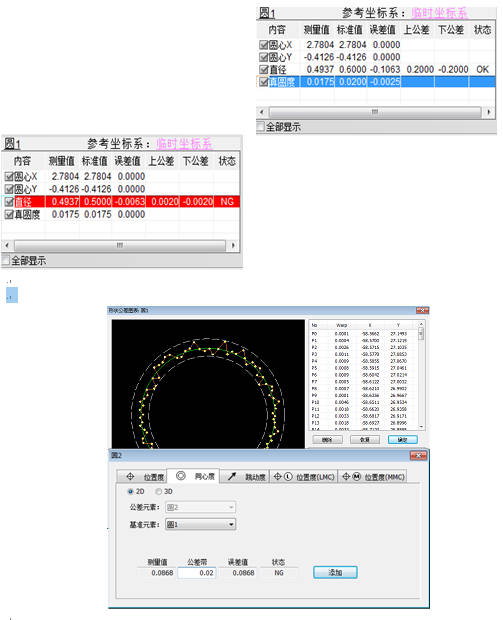

软件提供完整的公差设定和计算功能，可设定和计算形位公差如直线度，圆度，平面度、圆柱度，轮廓度、位置度、平行度、垂直度、同心度、圆跳动等。并自动判别公差是否OK或NG，并具备NG示警及提示功能。形象化的公差图表使用户获知具体超差位置，方便查找超差原因。
7.多样化的数据报表及图形数据导出功能

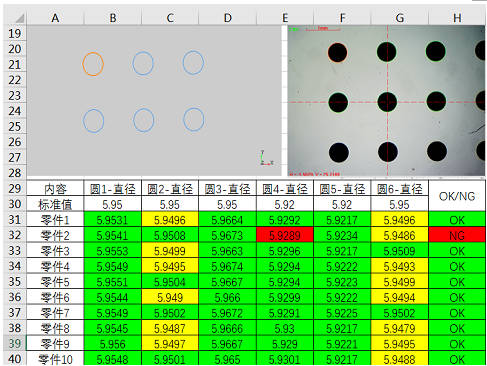

软件可将结果数据以多种报表格式导出，可将测量结果数据导出为EXCEL，WORD，TXT格式的报表，并支持EXCEL报表格式设置功能。
导出EXCEL报表
导出WORD及 TXT报表
软件可导出dxf和igs格式图形数据，并可直接将图形直接用于逆向工程。
8.丰富开放的外设连接功能（选配）

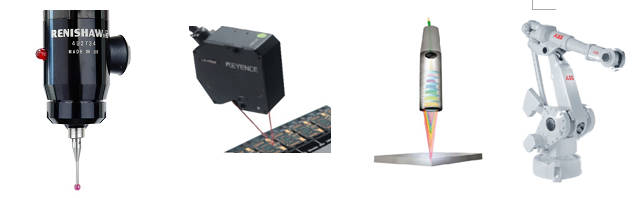

软件支持连接测头、激光传感器、白光传感器、机械手等外接设备，并且能将这些设备整合在一起，更精确的测量工件的高度及３Ｄ尺寸。
三、服务承诺
售后服务
技术服务及技术培训，可以提供以下方式：
（1）服务电话：有专业的售后服务工程师为您提供技术解决方案。
（2）技术方案：有专业的售后网络服务工程师为您提供技术解决方案。
（3）售后服务：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户
使用中存在的困难和问题，设备如出现故障,需要上门解决时.我方承诺4 小时内给予答复及远程协助解决，24小时内派技术人员赴现场解决问题，7X24小时提供售后服务支持。
（特殊自然因素情况除外，法定假日）
（4）货到免费现场使用培训，设备到达现场以后，需方派使用人员现场培训。包括设备的使用故障解决及日常维护。
(5)维修保养：设备免费保修十二个月,在质保期限内因我方原因造成的机器故障，负责免费维修、免费更换零配件。
（6）保修期外服务：我公司承诺对影像测量仪实行终身维修服务，维修只收成本费。设备质保期满后，能 终生提供及时、优质、价格优惠地技术服务和备品供应。
注意: 在拆卸仪器包装和运输仪器时必须有我公司的专业技术人员在场。
