1.设备型号规格与数量：

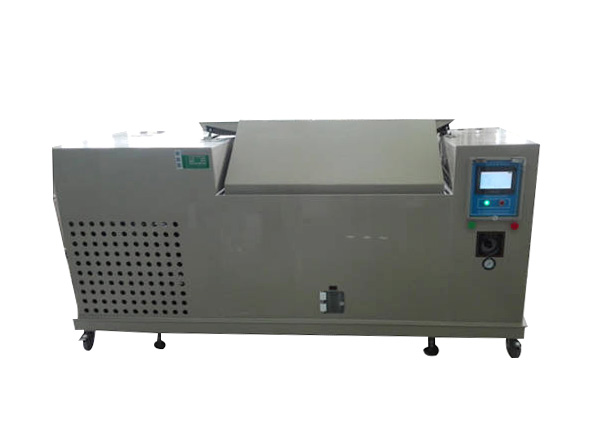

1.1 设备名称：复合式交变循环腐蚀试验箱。
1.2 设备型号：KJ-F90
2.设备特点及用途：
2.1复合式腐蚀试验乃为加速腐蚀试验中最接近空隙的自然状况，以自然环境中较常遇见之状况加以模拟，以数倍于自然环境之殿苛条件加以自合测试，如盐雾、干燥、湿润、常温静置、低温等环境加以自合，可任意顺序或单独执行测试。
2.2测试品乃针对在激烈环境变化下使用的产品，如汽车机车零配件，航空器材、摄影器材、建筑材料、电着涂膜涂料及电子电机系统等金属电化学腐蚀抗抵性皆适用
2.3 设备主要部件选用国际国内知名品牌厂家的优质产品，确保整机质量性能。
3.执行标准：（仅列出部份）
可按 GB/T10125－2012、ASTM B117-2002、BS7479：1991 进行中性盐雾试验（NSS）、醋酸盐雾试验（ASS）、铜加速醋酸盐雾试验（CASS），也可按 GM9540P、PV1210、SAE J2334-2002、IEC60068-2-52、DIN EN ISO 11997-1循环B等标准进行循环腐蚀试验、GJB150.11A-2009军用装备实验室环境试验方法：盐雾试验
3.1. GB/T10587-2006 盐雾试验箱技术条件。
3.2. GB/T10125－2012 人造气氛腐蚀试验 盐雾试验。
3.3. GB 2423.18-93《电工电子产品基本环境试Ka：交变盐雾试验方法》。
3.4. GB 6460-86 金属覆盖层 铜加速醋酸盐雾试验（CASS）。
3.5. GB 6459-86 金属覆盖层 醋酸盐雾试验（ASS）。
3.6. GJB150.11A-2009、ASTM B117、ASTM B368、ASTM B380、ASTMD1735、ASTM D2247、ASTM G85 A1、 GM4465P、ISO9227、DIN 50021、IEC60068-2-52
4.主要技术规格及参数：
4.1. 内部尺寸：1）900mmx 600mmx 500mm （L×W×H）
4.2. 温度范围：样品室:15℃～ +65℃可控
饱和筒：常温～ +70℃可控
4.3. 温度均匀度：≤±2℃。
4.4. 温度波动度：≤±1.0℃。
4.5 湿度范围：45%～98%R.H以上。
4.6 湿度偏差： +2、-3% RH。
4.7 盐雾沉降量：盐雾沉降量 1ml/h～2 ml/ 80cm2/ h
4.8 喷雾方式：气动式，连续、间断喷雾可随意。
4.9 顶尖夹角 ：110～120°。
4.10使用环境温度：0 ～ 35℃。
5.试验箱主要结构组成：
5.1 试验室箱体： 采用高级PP板，厚度8MM，耐高、低温，耐酸碱试验室密封门:PP板上附透明除雾玻璃观测窗优质钢化玻璃，外观整洁、美观
5.2 盐溶液补充槽：附设水位透视窗。易清洗，易观察溶液水位，方便随时补充盐溶液。
5.3 饱 和 桶：采用PP塑胶桶，耐高温、耐高压、保温效果好，提供与箱内一致的湿空气。
5.4 试验室样品架：V型支架采用PP板开槽加工制成、 0型悬挂支架采用玻纤棒，具有耐腐蚀、耐承重，放置试件数量多并任意选择15°、30°摆放试板。
5.6 加 湿 系 统：由加湿桶的加湿管导入工作室在由工作室的风机进行均匀搅拌. 湿度采用干湿球温度表示。
5.7 空气调节系统：本系统由调节腔、干燥加热器、蒸发器、加湿器扩展管、离心风机等组成， 目的是将在调节腔内调节好的干温、湿空气经过充分搅拌后，送入工作室内， 进回风口，送回调节腔内继续循环，周而复始。
5.8 箱 盖：具有足够的强度和刚度，可观察喷雾状况。采用气动撑杆开关箱盖，方便自如。采用水密封结构,确保盐雾不溢出。 箱盖开启自动保护，重新盖上后自动从断点处启动循环腐蚀试验 箱盖采用 110º ～ 120º 夹角，确保冷凝水不滴落在试件上。
5.9 设有防止箱内压力升高的平衡排气孔，排气时不使工作空间气流过分揣动。
5.10 设有刻度式分液漏斗，收集并能在箱外直观盐雾沉降量。
5.11 设有两个喷雾塔，能更均匀、更快的满足盐雾沉降量需求。
5.12 设有自动补水系统，当水位过低时会自动进行补水。
6.供气系统：
6.1 气源由空气压缩机（客户自备）产生的空气供应，经一级空气净化过滤，二级气压调整后 送入饱和桶内。
6.2 本试验箱设有两个空气调压阀，当接入空气压缩机提供的气压时，进入气体管路的第一个调压阀的压力应调整至 0.2Mpa
6.3 进入喷嘴的第二个调压阀（即调节喷雾压力的调节阀），压力应调整至在 0.07—0.1MPa之间。
6.4 气路系统：稳定可靠的进口气路元器件。
7.喷雾系统：喷咀可拆卸，方便清理
7.1 采用气流式喷雾方式和利用虹吸原理，将吸取的盐溶液经喷嘴使其雾化，雾化粒度均匀， 可确保试验进行的连续性、稳定性。
7.2 采用无结晶喷嘴，档板式喷雾装置，经挡板扩散后均匀而自由跌落在试验箱内，使盐雾沉降量达到规定的值内。
7.3 喷雾前的盐水是经过盐水存储箱桶注入预热槽，进行预热再导入喷嘴。使恒温后的工作室 温度波动性更加小。
7.4 盐雾沉降量：可根据调节喷嘴压力的大小 1--2 ml80cm 2/ 1hr ( 16hr 平均量)，档 板的￠调节角度来控制盐雾沉降量，以便使盐雾沉降量达到1-2ml/cm2·h。
7.5 喷雾压力可以调整至 0.8～1.MPa。
8. 制冷系统：压缩机采用法国泰康全封闭制冷压缩机（用于降温及除湿）。
制冷系统的设计应用能量调节技术,既能保证制冷机组正常运行,又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统保持在最佳的运行状态。采用平衡调温（BTHC）法,既在制冷系统在连续工作的情况下，控制系统根据设定之温度点通过 PID 自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。
8.1.冷凝器：风冷冷凝器。
8.2.蒸发器：翅片式换热器。
8.3.电磁阀：欧姆龙。
9.控制系统：台湾7寸触摸屏控制系统，实现全自动运行、自由编程，可以实现盐雾、湿热、干燥的循环试验，也可以单独进行其中一种试验。自动化程度高，无需人工值守。
9.1 温湿度控制器
●显示器：7寸超大角度彩色液晶显示。 运行方式：定值或程序。
●设定方式：中文菜单，触摸屏人机交互接口方式输入 程序容量：可储存 120 组、1200 段试验程序。
●程序长度：每组程序最多 99 段 循环次数：每个程序段可循环999 次。
●设定范围：
△温度：-100℃～+200℃，
△湿度：0～100%RH，
△时间：：0～99 小时 59 分钟。
●分 辨 率：温度：0.1℃，湿度：0.1%RH，时间：0.1min。
●输 入：PT100 铂电阻。
●通讯功能：本控制器配有 RS232/485 接口（也可选配有 USB 接口型号控制器，可 以导出存储数据）。
●其它功能：设备具有超温，风机过热、过流等多种报警保护功能，而控制器具备 的故障自诊断功能可保证一旦设备出现异常，将切断主要部件的电源，同时发出报警信号。
9.2.测量数据采集：PT100 铂电阻。
9.3.其它执行器件：法国“施奈德”交流接触器、开关、按钮、欧姆龙小型继电器等名牌产品。
9.4 加热槽液体膨胀安全温度控制器 0-120℃。
9.5 饱和空气桶液体膨胀安全温度控制器 0-120℃。
9.6 一级压力精密调整: 含空气滤清器。
9.7 压力表: 5kg/cm2
10.安全保护装置：
10.1 低水位时自动切断电源装置
10.2 超温自动断电装置
10.3 声光报警报装置
10.4 饱和桶超温保护
10.5 盐液低水位警示装置
10.6 纯水水位标志及缺乏报警
11．附件：
11.1 量筒 2 只
11.3 标准 80cm2 盐雾收集装置 2 套
11.4 无结晶玻璃喷嘴 2 支
11.5 湿球杯 1 只
11.6 快速排雾系统 1 组
11.7 氯化钠(NaCl)500g 装 6 瓶
11.8 与实物相符的图纸肆套，包括：系统结构图、原理图和电器维修详图
12.使用条件：
12.1 电源：AC380V 50Hz：电压允许波动范围为 AC(380±20) V；频率允许波 动范围为（ 50±0.5)Hz。
12.2 使用环境：可允许使用温度范围：0℃ - 30℃；性能保证范围：+ 5℃～+ 20℃；相对湿度：≤90%RH。
12.3 气源：0.4Mpa以上。
12.4 场地：地而平整，通风良好；留有适当的使用及维护空间。
1. 售后服务 | |
1.1. 安装调试 | 公司工程师可在买方准备好设备所需外部条件（如水、电等）后，负责该设备的安装、调试、使用人员培训启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行设备现场培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
1.2. 保修 | 设备的保修期为1年，正式生效日期为买方在该设备的验收合格书上签字之日起计算。在保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
1.3. 维修 | 维修反应时间为：6小时内响应 卖方在接到买方的故障通知后，保证在6小时内做出响应，并争取在最短的时间内尽快排除故障（24小时内）。 |
1.4. 终身服务项目 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
1.5. 技术资料 | 使用说明书、产品合格证、校准记录和检验报告、装箱单、 零部件及备件清单、维护及保养手册； |
